The SM-S5E column load cell adopts a double ball head design, is welded by argon arc welding and has a waterproof grade of IP68. The load-bearing mode is a compression structure.It has fast dynamic response and strong overload capacity.It has a relatively good automatic heart adjustment function, waterproof and dustproof, easy to install. It is convenient to use and fully meets the weighing requirements of large tonnage. It can be used for manufacturing electronic truck scales, dynamic rail scales, large-tonnage hopper scales, and industrial weighing and material level control of large-tonnage silos and hoppers.
تحميل
Description
The SM-S5E column load cell adopts a double ball head design, is welded by argon arc welding and has a waterproof grade of IP68. The load-bearing mode is a compression structure.It has fast dynamic response and strong overload capacity.It has a relatively good automatic heart adjustment function, waterproof and dustproof, easy to install. It is convenient to use and fully meets the weighing requirements of large tonnage. It can be used for manufacturing electronic truck scales, dynamic rail scales, large-tonnage hopper scales, and industrial weighing and material level control of large-tonnage silos and hoppers.
Characteristics：
- Protection grade IP67 and adapt to harsh environments.
- Good dynamic response and strong overload resistance.
- Stable performance and reliable over the long term.

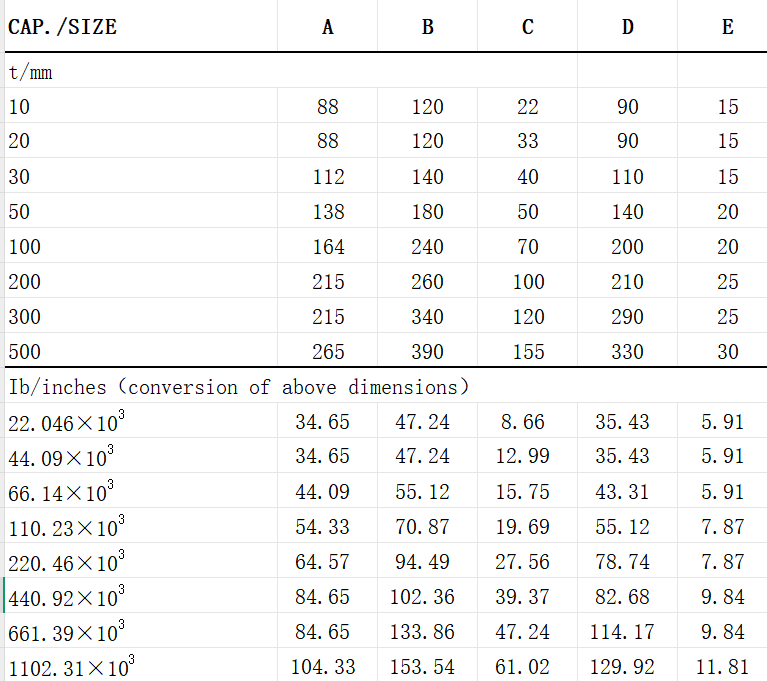

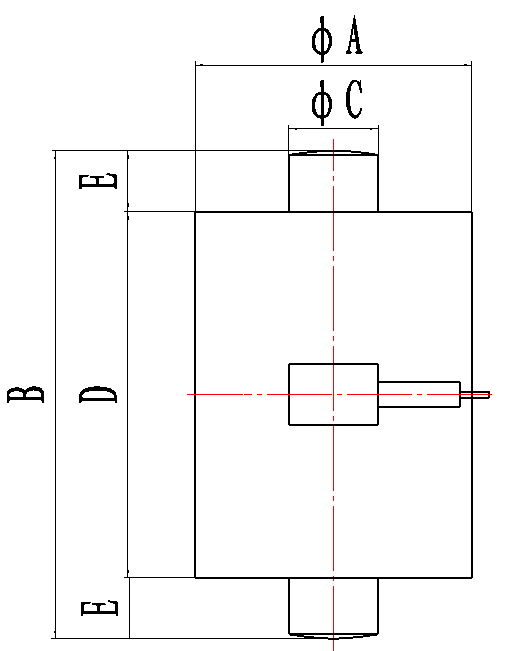

Dimensions （In mm. 1mm=0.03937 inches）
مخطط الدائرة:
أحمر: +إدخال
أزرق: -إدخال
الأبيض: +الإخراج
الأصفر: -الإخراج
مواصفة
| يكتب | المعايير الفنية |
| نطاق الحمل الاسمي | 10～500t |
| مزود الطاقة | 10~12 فولت تيار مستمر |
| رصيد صفر | 1.0±% من الناتج المقدر |
| مخرج تناظري | 2.0±0.002 ملي فولت/فولت |
| مقاومة الإدخال (Rlc) | 400±20Ω (أوم) |
| مقاومة الخرج (Ro) | 380±5Ω (أوم) |
| مقاومة العزل | ≥5000 ميجا أوم (ميجا أوم) |
| دقة الصف | 0.05%FS |
| تأثير درجة الحرارة | 0.02%FS/10 درجة مئوية |
| درجة حرارة التشغيل | -40~+85 درجة مئوية |
| حد الحمل الآمن | 200% FS |
| هامش أمان ضد الاستسلام | 300% FS |
| هامش أمان ضد الكسر | 500% FS |
| مادة المادة | سبائك فولاذية عالية الأداء أو (نسبة الكروم> 15% الفولاذ المقاوم للصدأ) |
| نوع الحماية | IP68 |
