The SM-P23A load pin has a simple structure and strong anti-eccentric load capacity. High measurement accuracy; Stable and reliable performance; Easy to install. It is widely used in force value detection equipment.
يستخدم مستشعر الدبوس التشوه المرن لجسم مرن تحت تأثير قوة خارجية، مما يؤدي إلى تغيير قيمة مقاومة مقياس إجهاد المقاومة الملتصق بسطحه (زيادةً أو نقصانًا). ثم، من خلال دائرة القياس المقابلة، يُحوَّل هذا التغيير في المقاومة إلى إشارة كهربائية (جهد أو تيار)، وبذلك تُكمِل عملية قياس القوة.
The SM-P23A load pin has a simple structure and strong anti-eccentric load capacity. High measurement accuracy; Stable and reliable performance; Easy to install. It is widely used in force value detection equipment.
يستخدم مستشعر الدبوس التشوه المرن لجسم مرن تحت تأثير قوة خارجية، مما يؤدي إلى تغيير قيمة مقاومة مقياس إجهاد المقاومة الملتصق بسطحه (زيادةً أو نقصانًا). ثم، من خلال دائرة القياس المقابلة، يُحوَّل هذا التغيير في المقاومة إلى إشارة كهربائية (جهد أو تيار)، وبذلك تُكمِل عملية قياس القوة.
هيكل بسيط
قدرة قوية على مقاومة الأحمال الشاذة.
دقة قياس عالية وأداء مستقر.

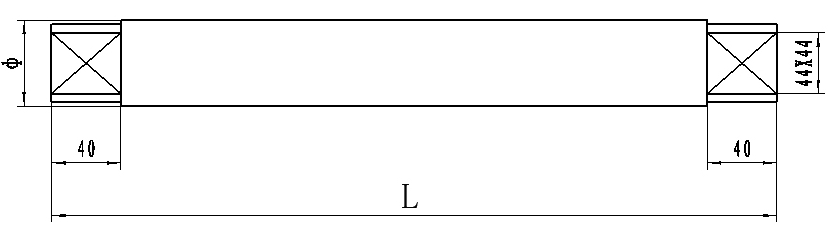

Фand L（Depends on actual application）
مخطط الدائرة:
أحمر: +إدخال
أزرق: -إدخال
الأبيض: +الإخراج
الأصفر: -الإخراج
| يكتب | المعايير الفنية |
| نطاق الحمل الاسمي | 0～5t |
| مزود الطاقة | 10~12 فولت تيار مستمر |
| الرسم الحالي | <100 مللي أمبير |
| مخرج تناظري | 1.0±0.015ملي فولت/فولت |
| دقة الصف | 0.5%F.S |
| تأثير درجة الحرارة | 0.5%FS/10 درجة مئوية |
| درجة حرارة التشغيل | -40~+85 درجة مئوية |
| حد الحمل الآمن | 200% FS |
| هامش أمان ضد الاستسلام | 300% FS |
| هامش أمان ضد الكسر | 500% FS |
| مادة المادة | سبائك فولاذية عالية الأداء أو (نسبة الكروم> 15% الفولاذ المقاوم للصدأ) |
| نوع الحماية | IP67 (IEC60529) |
| اختبار المناخ | EN60068-2-30،DB55℃/100% |
| مقاومة الاهتزاز | EN60068-2-6,5-500 هرتز، 50 جرام، 10 مم |
| مقاومة الصدمات | EN60068-2-27(نصف الجيب) 50 جرام، 11 مللي ثانية، 1000 صدمة؛ 1000 جرام، 1 مللي ثانية، 50 صدمة |
