دبوس التحميل SM-P23Q

وصف

The SM-P23Q load pin has a compact structure, a simple geometric shape, strong anti-torsion and anti-bending capabilities, stable performance and easy to install. It is widely used in the measurement of goods at ports and docks, as well as in the safety inspection of hoists and lifting equipment.

الوصف التفصيلي

المادة هي مصنوعة من سبائك الفولاذ عالية الأداء أو الفولاذ المقاوم للصدأ.

صفات

• هيكل بسيط
• قدرة قوية على مقاومة الأحمال الشاذة.
• دقة قياس عالية وأداء مستقر.

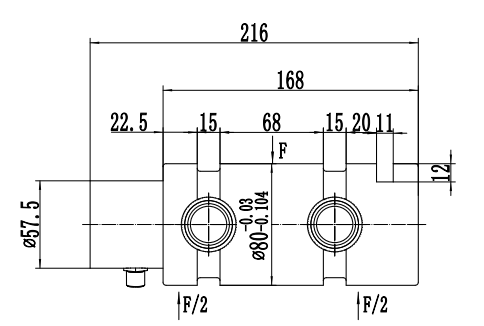

الأبعاد (بالملليمتر. 1 مم = 0.03937 بوصة)

مبدأ القياس

يستخدم مستشعر الدبوس التشوه المرن لجسم مرن تحت تأثير قوة خارجية، مما يؤدي إلى تغيير قيمة مقاومة مقياس إجهاد المقاومة الملتصق بسطحه (زيادةً أو نقصانًا). ثم، من خلال دائرة القياس المقابلة، يُحوَّل هذا التغيير في المقاومة إلى إشارة كهربائية (جهد أو تيار)، وبذلك تُكمِل عملية قياس القوة.

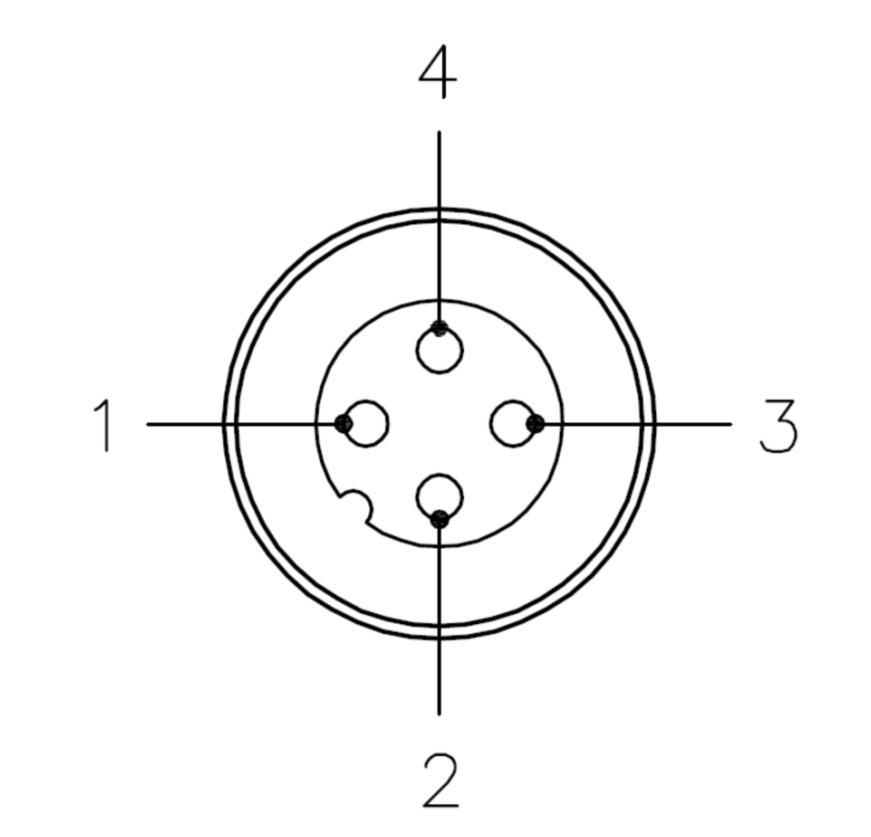

مخطط الدائرة:

 1— Power (Brown)

2— Neutral (White)

3— Ground (Blue)

4— Signal (Black)

مواصفة:
