1. أداء القياس: شريحة اكتساب AD 24 بت، سرعة اكتساب 1200 مرة / ثانية.
2. نطاق عرض قيمة عزم الدوران-99999-99999، نطاق عرض قيمة السرعة 0-99999.
3. الاتصالات: يمكن لمنفذ الاتصالات 485 تنفيذ بروتوكول التحميل النشط Modbus-RTU وبروتوكول التحميل النشط ASCII وبروتوكول التحميل النشط HEX.
4. النقل: 4-20 مللي أمبير، 0-20 مللي أمبير، 0-5 فولت، 0-10 فولت، ± 5 فولت، دقة 14 بت، حمل قيادة 500 ساعة.
5. المفتاح: مخصص لتشغيل ثلاثة مفاتيح منفصلة.
6. مصدر الطاقة: تيار مستمر 24 فولت (± 10%)، 0.2 أمبير، الحد الأقصى للجهد 27.5 فولت، الحد الأدنى لجهد البدء 21 فولت.
7. سرعة الإخراج: إخراج دائرة دوارة جسم العمود هو اختياري 2000 خط (تحت التردد) أو 120,60 نبضة.
8. بيئة العمل: درجة الحرارة المحيطة: -20-50 درجة مئوية ؛ الرطوبة النسبية: 85%RH ؛ تجنب الغازات المسببة للتآكل القوية.
مستشعر عزم الدوران الديناميكي الجديد
وصف المنتج
تحميل
تعرض سلسلة مستشعرات عزم الدوران بيانات عزم الدوران والسرعة على شاشة OLED الخاصة بها، ويمكن تعديل معلمات محددة مثل الصفر والمعايرة بالضغط. يمكن إجراء عملية المعايرة البسيطة والخلوص الصفري بدون مستخدم الجهاز، والتي يمكن تطبيقها بسهولة أكبر في الإنتاج الصناعي واختبار عزم الدوران. يتمتع هذا المستشعر بثبات قوي وقابلية للتكيف، ويدعم خرج الإرسال واتصالات RS485، وبروتوكول اتصالات الإرسال النشط ASCII، وسرعة إشارة التردد المرسلة إلى جهاز عزم الدوران، ولا تحتاج جميع البيانات إلى المرور عبر تحويل ضغط التردد، مما يحسن أداء مكافحة التداخل إلى حد كبير. كما يضمن استقرار وأداء بيانات الإرسال في الوقت الفعلي.
جدول معلمات أداء مستشعر عزم الدوران الديناميكي الجديد:
| نموذج | دي واي إن-200 | غير خطي | 0.1%FS |
| القدرة المقدرة | ±20000 نيوتن متر | التكرار | 0.03%FS |
| مدخلات الطاقة | تيار مستمر 24 فولت | تأخر | 0.03% |
| استهلاك التيار | < 150 مللي أمبير | تأثير درجة الحرارة على نقطة الصفر | 0.01%FS/درجة مئوية |
| عزم الدوران الناتج | 4-20 مللي أمبير، 0-20 مللي أمبير، 0-5 فولت، 0-10 فولت، دقة 14 بت | تأثير درجة الحرارة على الناتج | 0.01%FS/درجة مئوية |
| سرعة الإخراج | 120 / 60 نبضة / دورة في الدقيقة | السرعة المقدرة | 8000 دورة في الدقيقة |
| قيمة التفاعلية | 1 كيلو هرتز | أسرع سرعة دوران | 15000 دورة في الدقيقة (مخصصة) |
| مقاومة الحمل | ≥ 2 كيلو أوم | أقصى زاوية الالتواء | 2.60x10راد(0.149 درجة) |
| تأخير الإشارة | 2.6 مللي ثانية | عزم القصور الذاتي | 0.38كجم/سم |
| السماح بالحمل الزائد | 200%FS | اهتزاز التردد الطبيعي (Rotorpart) | 19.4 كيلو هرتز |
| نطاق درجة حرارة التشغيل | -10~+ 50 درجة مئوية | ثابت التوائي | 3.85×10 نيوتن متر/راد |
إعلان معلمات مستشعر عزم الدوران الديناميكي الجديد:
صفر يدوي :
اضغط على زر K3 لضبط البيانات الحالية على الصفر وإنشاء نقطة صفر جديدة. يتم معايرة كافة بيانات الإخراج مقابل نقطة الصفر هذه.
الترشيح الرقمي :
باستخدام مرشح Gaussian ومرشح median، يكون مستوى المرشح الرقمي 1-99. كلما ارتفع المستوى، كلما كانت مقاومة الاضطراب أفضل، ولكن كلما كان تأخر تغيير البيانات أكثر وضوحًا.
تحويل الإخراج:
يمكن للعميل اختيار خرج نقل الجهد أو التيار،
باستخدام متحكم دقيق بشكل أساسي لتضخيم بيانات مستشعر التيار لإخراج جهد وتيار قياسيين لاستخدامهما من قبل العميل.
سرعة الإخراج:
يتم نقل السرعة الحالية عن طريق وضع النبضة، إذا كانت واجهة خرج النبضة 120 و60 هي خرج OC، وإذا كانت واجهة خرج النبضة 2000 هي NPP وPNP، فإن خرج الجهد اختياري. (فقط خرج النبضة 2000 يختلف بين الموجب والعكسي)
حول الصفر الكهربائي :
يمكن للعميل ضبط الطاقة إلى الصفر، ثم سيتم التمهيد
يتم تعيين القيمة صفر تلقائيًا. يتم معايرة كافة بيانات الإخراج مقابل نقطة الصفر هذه.
مخرجات الاتصال:
يقوم منفذ خرج الاتصالات RS485 بإخراج قيمة بيانات المستشعر الحالي، والتي يتم إرسالها إلى جهاز عزم الدوران أو PLC بواسطة بروتوكول Modbus-RTU وبروتوكول النقل النشط. كلما زاد إعداد معدل الموجة، زادت كمية البيانات المرسلة في غضون وقت محدد.

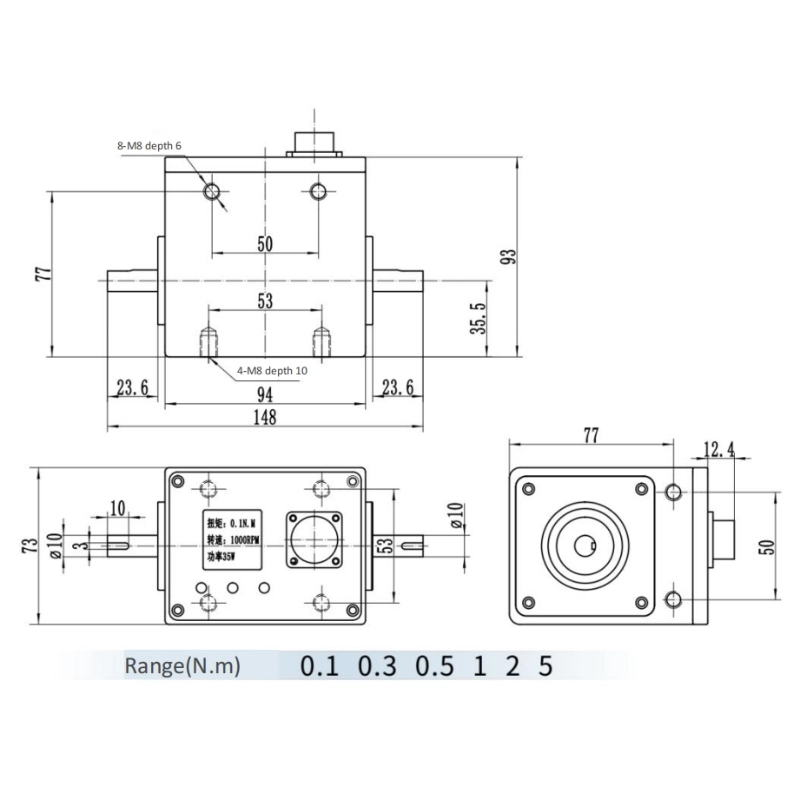

حجم المنتج:

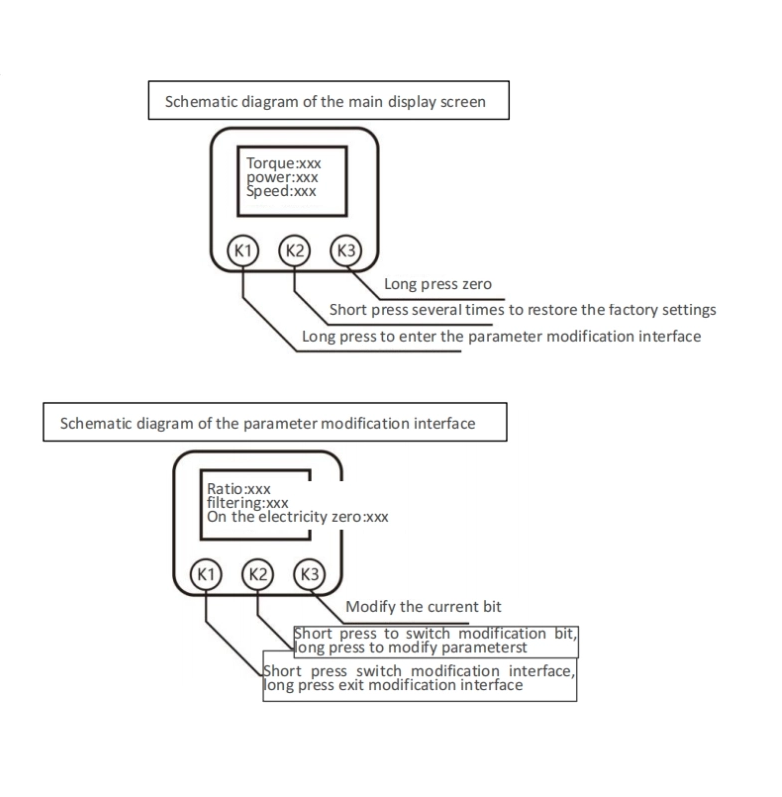

إعلان تشغيل مستشعر عزم الدوران الديناميكي الجديد:
مستشعر عزم الدوران الديناميكي الجديد الوظائف والخصائص الرئيسية:
●عرض قيم عزم الدوران والسرعة المقاسة الحالية في الوقت الفعلي بسرعة تحديث تبلغ 15 مرة في الثانية.
●يمكن عرض قيمة الطاقة الحالية مباشرة.
●يدعم اتصال RS485، ويدعم بروتوكول التحميل النشط، وسرعة الاتصال تصل إلى 1000 مرة في الثانية.
●إذا تم استخدام قرص الكود المكون من 120 سطرًا، فإن سرعة الاستحواذ فوق 12.5 دورة في الدقيقة هي 25 مرة في الثانية.
●يمكن للسرعة إخراج إشارة التردد مباشرة، ويبلغ الحد الأقصى للسرعة 15000 دورة في الدقيقة. إذا تجاوزت السرعة الفعلية 8000 دورة في الدقيقة، يرجى الاتصال بخدمة العملاء)
●يدعم هذا المستشعر تيار النقل ومخرجات جهد النقل.
●يأتي المستشعر بشاشة OLED بدقة 128 * 64.
●يمكن إجراء المعايرة البسيطة، ومسح الصفر، والتصفية وغيرها من العمليات.
●السماح بزيادة تحميل المستشعر بمقدار 200%.
●تحقق الدقة أكثر من 1/1000، مع استقرار ممتاز لنقطة الصفر.
●نوع بدون اتصال، لا صيانة، لا أجهزة معرضة للخطر، لا يوجد حد لعمر الخدمة.
