Diaphragm box type load sensor. It adopts a flat diaphragm for pressure sensing, and the housing and diaphragm are of an integrated structure，
It is widely applied in various electronic scales, cement mixing silos, dry powder mixers and industrial automation measurement and control systems.
Capteur de pression SM11C
Description du produit
télécharger
Description
Diaphragm box type load sensor. It adopts a flat diaphragm for pressure sensing, and the housing and diaphragm are of an integrated structure，
It is widely applied in various electronic scales, cement mixing silos, dry powder mixers and industrial automation measurement and control systems.
Caractéristiques
●Low profile
●Long-term stability.
●The surface of alloy steel is bright plated.
●Applicable to force testing and process weighing, etc.
●3-wire system with 24V power supply and 0-10V output

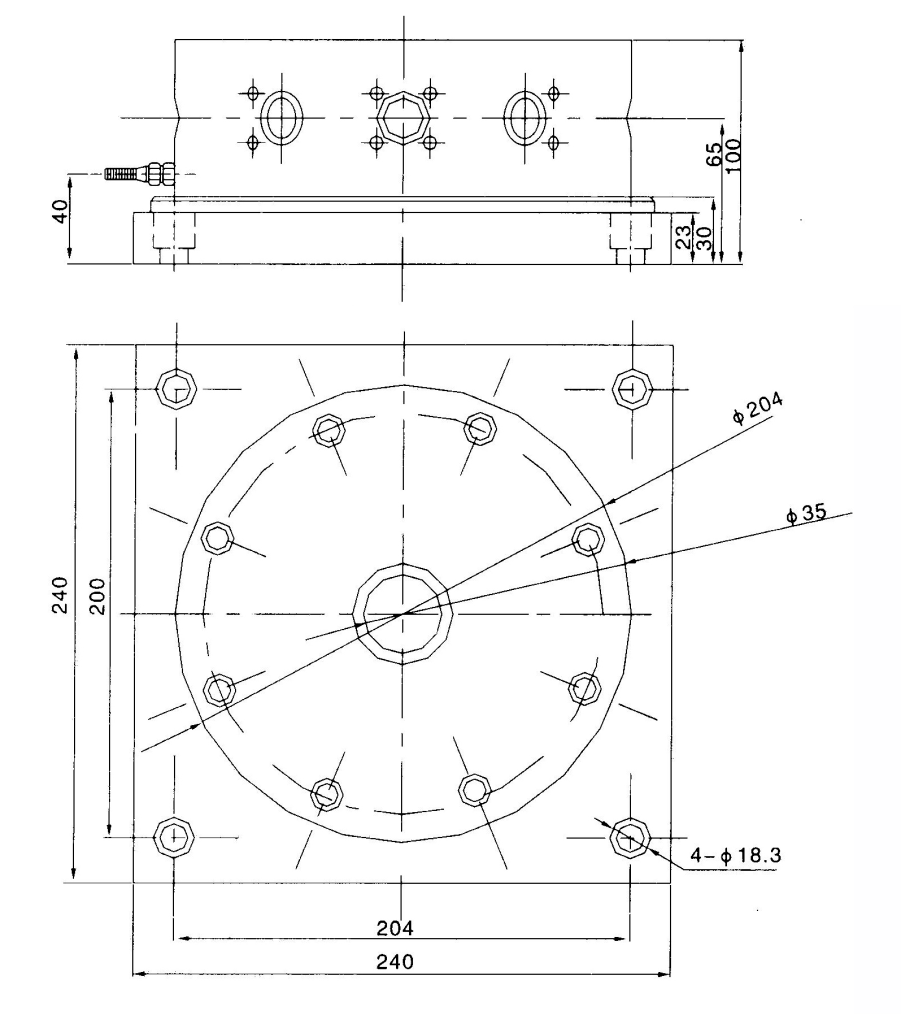

Dimensions (en mm. 1 mm = 0,03937 pouce)
Schéma de circuit :
Rouge : + entrée
Bleu : -entrée
Blanc : + sortie
Jaune : -sortie
Spécification:
| Taper | Paramètres techniques |
| Plage de charge nominale | 100～350t |
| Alimentation électrique | 10 à 12 V CC |
| Solde nul | 1,0±% de la puissance de sortie nominale |
| Sortie analogique | 2,8±0,015 mV/V |
| Résistance d'entrée (Rlc) | 770±10Ω（ohms） |
| Résistance de sortie (Ro) | 700±2Ω（ohms） |
| Résistance d'isolement | ≥ 5000 MΩ (Méga-Ohms) |
| Précision de la classe | 0,05%FS |
| Effet de la température | 0,05%FS/10℃ |
| Température de fonctionnement | -40～+85℃ |
| Limite de charge sécuritaire | 200% FS |
| Marge de sécurité contre le rendement | 300% FS |
| Marge de sécurité contre la casse | 500% FS |
| Matériau Matériau | Acier allié haute performance ou acier inoxydable (taux de chrome>15%) |
| Type de protection | IP67/IP68 |
