Panduan Lengkap Prinsip Kerja Sensor Tegangan: Mekanika, Aplikasi, dan Solusi

Dalam otomatisasi industri modern, presisi bukan hanya keuntungan; melainkan suatu kebutuhan mutlak. Baik Anda memproduksi tekstil yang halus, memproses kabel baja tugas berat, atau mengelola mesin cetak berkecepatan tinggi, menjaga jumlah tegangan yang tepat sangat penting untuk kualitas produk dan umur mesin. Di sinilah sensor tegangan (sering disebut transduser tegangan atau sel beban) berperan.

Namun, bagaimana sebenarnya instrumen-instrumen vital ini menerjemahkan gaya fisik menjadi data digital yang dapat ditindaklanjuti? Dalam panduan komprehensif ini, kita akan menjelajahi hal tersebut. Prinsip kerja sensor tegangan, Menguraikan fisika yang mendasarinya, mengeksplorasi berbagai aplikasi, dan menjelaskan mengapa memilih produsen tepercaya seperti Sunmoon dapat meningkatkan efisiensi lini produksi Anda.

Apa itu Sensor Tegangan?

Sensor tegangan adalah instrumen elektronik yang sangat khusus yang dirancang untuk mengukur gaya tarik (tegangan) yang diberikan pada suatu material. Tidak seperti sensor kompresi yang mengukur gaya dorong, sensor tegangan biasanya dipasang sejajar dengan material yang ditarik—seperti lembaran kertas kontinu, untaian kawat, atau sabuk konveyor.

Tujuan utama perangkat ini adalah untuk terus memantau gaya dan mengirimkan sinyal listrik ke pengontrol. Hal ini memungkinkan penyesuaian cepat pada motor dan rem, memastikan bahwa material tidak patah karena gaya yang berlebihan maupun melorot karena gaya yang terlalu kecil.

Fisika Inti: Bagaimana Cara Kerja Sensor Tegangan?

Untuk benar-benar memahami prinsip kerja sensor tegangan, kita harus melihat ke dalam casing pelindung perangkat tersebut. Keajaiban terjadi melalui kombinasi deformasi mekanis dan rangkaian listrik.

1. Elemen Elastis (Elemen Pegas)

Inti dari sensor ini adalah sepotong logam yang dikerjakan dengan presisi—biasanya aluminium, baja paduan, atau baja tahan karat—yang dikenal sebagai elemen elastis. Ketika gaya tarik diterapkan pada sensor, badan logam ini mengalami deformasi fisik mikroskopis dan sementara. Ia sedikit meregang di bawah beban dan kembali ke bentuk aslinya ketika gaya dihilangkan.

2. Peran Pengukur Regangan

Sensor regangan terpasang langsung pada titik terlemah elemen elastis ini. Memahami hal ini Prinsip kerja sel beban pengukur regangan Hal ini sangat penting di sini. Pengukur regangan adalah kisi-kisi tipis berbentuk zig-zag yang terbuat dari lembaran logam atau bahan semikonduktor.

Ketika blok logam di bawahnya meregang karena tegangan, pengukur regangan yang terikat juga ikut meregang. Saat kawat atau foil dalam pengukur menjadi lebih panjang dan lebih tipis, resistansi listriknya meningkat. Sebaliknya, jika tegangan dilepaskan, ia akan kembali terkompresi, dan resistansi listriknya menurun. Perubahan proporsional pada resistansi listrik ini adalah mekanisme mendasar dari pengukuran gaya.

3. Sirkuit Jembatan Wheatstone

Perubahan resistansi dari satu sensor regangan sangat kecil dan sulit diukur secara akurat. Untuk memperkuat efek ini, sensor tegangan biasanya menggunakan empat sensor regangan yang disusun dalam tata letak listrik tertentu yang dikenal sebagai rangkaian jembatan Wheatstone.

Ketika sensor dalam keadaan diam (tegangan nol), jembatan seimbang, dan tegangan keluaran adalah nol. Ketika tegangan diterapkan, deformasi menyebabkan resistansi pada pengukur berubah, sehingga jembatan menjadi tidak seimbang. Ketidakseimbangan ini menghasilkan tegangan keluaran kecil (biasanya dalam milivolt) yang berbanding lurus dengan gaya yang diterapkan.

4. Konversi dan Penguatan Sinyal

Sinyal millivolt yang dihasilkan oleh jembatan Wheatstone biasanya terlalu lemah untuk dibaca langsung oleh pengontrol logika terprogram (PLC) industri. Oleh karena itu, sinyal tersebut dikirim melalui penguat internal atau eksternal. Penguat ini mengubah sinyal lemah menjadi keluaran standar industri, seperti 0-10V, 4-20mA, atau sinyal digital seperti RS485 dan CANopen. Alur data yang efisien ini membentuk tulang punggung keandalan sistem pengukuran tegangan waktu nyata, memungkinkan operator untuk memantau proses dengan latensi nol.

Jenis-Jenis Sensor Tegangan Utama

Tergantung pada industri dan material yang ditangani, berbagai desain struktural sensor tegangan digunakan:

• Sensor Tegangan Tipe S: Berbentuk seperti huruf “S”, sensor serbaguna ini digunakan untuk mengukur gaya tarik umum. Sensor ini memiliki lubang berulir di bagian atas dan bawah untuk memasang ujung batang atau pengait.
• Sensor Tegangan Web: Dirancang khusus untuk material roll-to-roll (kertas, film, foil), komponen ini biasanya dipasang di ujung roller idler poros mati atau poros hidup. Komponen ini sangat penting untuk sistem yang canggih. kontrol tegangan web industri, memastikan bahwa lembaran material yang lebar tidak kusut atau robek.
• Sensor Kawat/Kabel Sebaris: Fitur ini memiliki katrol atau roda pemandu tempat kawat melewatinya, yang mengukur tegangan dari satu untaian kawat yang bergerak.

Mengapa Pengukuran Tegangan yang Akurat Penting dalam Manufaktur?

Integrasi sensor tegangan canggih merupakan ciri khas Industri 4.0. Tanpa sensor tersebut, mesin beroperasi "buta," mengandalkan tebakan daripada data.

Dalam proses penggulungan dan pelepasan gulungan otomatis, sedikit penyimpangan tegangan dapat menyebabkan pemborosan material yang besar dan waktu henti mesin. Dengan menerapkan umpan balik tegangan manufaktur otomatis Dalam sistem loop, sistem dapat secara otomatis melakukan koreksi sendiri. Jika gulungan kawat tembaga mulai mengalir terlalu cepat, menurunkan tegangan, sensor langsung mendeteksi penurunan tersebut, memberi tahu PLC, dan PLC memberi sinyal pada rem untuk menerapkan lebih banyak gesekan—semuanya dalam hitungan milidetik.

Selain itu, menjaga umur panjang dan akurasi sistem ini memerlukan perawatan rutin. kalibrasi sensor tegangan inline. Faktor lingkungan, keausan mekanis, dan pergeseran listrik dapat memengaruhi pembacaan seiring waktu. Kalibrasi rutin memastikan keluaran jembatan Wheatstone tetap linier sempurna dengan gaya yang diterapkan, mencegah kesalahan produksi yang mahal.

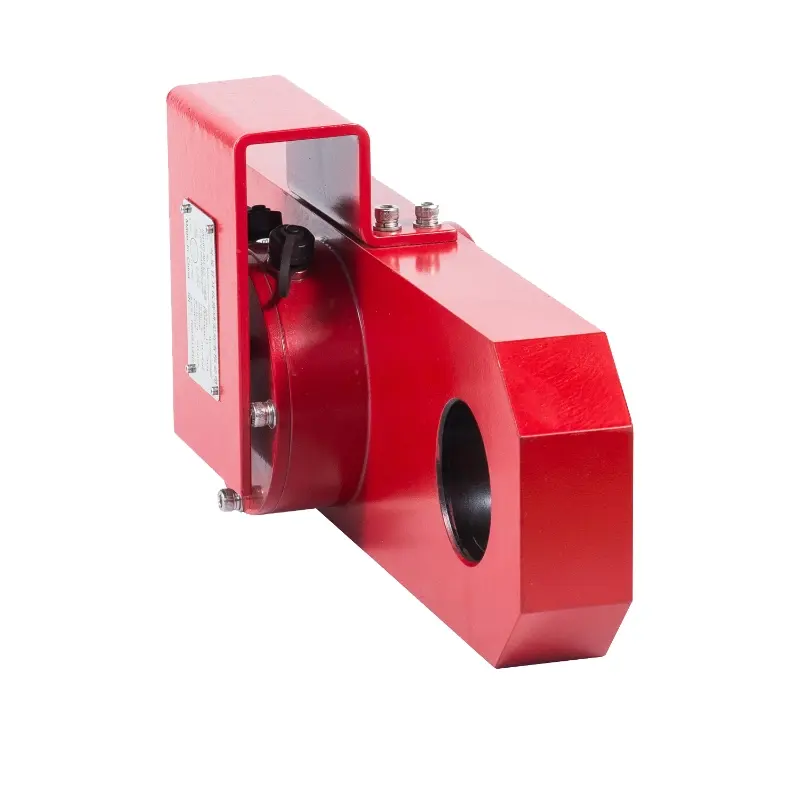

Memilih Sensor yang Tepat: Keunggulan Sunmoon

Tidak semua sensor tegangan diciptakan sama. Dalam manufaktur berisiko tinggi, kualitas logam, presisi pengikatan pengukur regangan, dan stabilitas rangkaian penguat menentukan keandalan sensor.

Di sinilah tempatnya Sunmoon Sunmoon menonjol sebagai pemimpin global. Dengan pengalaman teknik yang telah lama didedikasikan, Sunmoon mengkhususkan diri dalam menyediakan solusi terbaik. solusi pengukuran gaya presisi untuk berbagai macam industri.

Baik Anda membutuhkan sensor tangguh yang mampu bertahan dalam lingkungan keras di bidang metalurgi, atau transduser yang sangat sensitif untuk proses penarikan serat optik yang rumit, Sunmoon siap membantu. Tim teknik kami unggul dalam mengembangkan aplikasi transduser tegangan khusus Disesuaikan dengan jejak mekanis spesifik dan persyaratan protokol komunikasi Anda. Dengan memilih Sunmoon, Anda berinvestasi dalam akurasi yang tak tertandingi, stabilitas jangka panjang, dan teknologi mutakhir. pemantauan tegangan web dinamis Teknologi yang menjaga lini produksi Anda tetap berjalan tanpa cela.

Kesimpulan

Prinsip kerja sensor tegangan merupakan sintesis indah antara teknik mesin dan fisika listrik. Dengan mengubah deformasi logam mikroskopis menjadi sinyal listrik yang terukur melalui pengukur regangan dan jembatan Wheatstone, sensor ini bertindak sebagai sistem saraf mesin manufaktur modern. Untuk memastikan hasil produksi berkualitas tinggi, limbah material minimal, dan waktu kerja mesin maksimal, bermitra dengan inovator tepercaya seperti Sunmoon memastikan sistem kontrol tegangan Anda selalu berkinerja maksimal.
