Pemancar Tekanan Nirkabel Tipe Jaringan Seluler SM39TWB

Karakteristik:

Alarm batas pemantauan suhu untuk suhu pipa minyak di ladang minyak dan suhu sumur individual.

Desain anti ledakan：cangkang aluminium antiapi, sistem papan sirkuit yang aman secara intrinsik.

Tingkat perlindungan：IP68，desain kedap air.

Diatur dengan parameter seperti pengaktifan alarm, nilai batas, penundaan, zona mati, jangkauan maksimum, jangkauan minimum, jumlah tempat desimal, frekuensi unggah, frekuensi akuisisi, dan perubahan alarm.

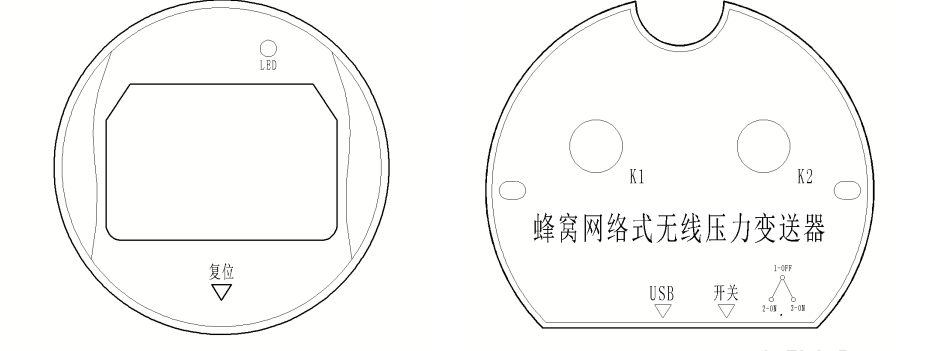

Indikasi LED：Indikasi reset, indikasi mode konfigurasi, indikasi akses jaringan, indikasi akuisisi data.

Layar LCD empat setengah digit：data suhu, bagan kapasitas baterai, alarm batas, dll.

Arah pemasangan yang dapat disesuaikan：disesuaikan dengan menghubungkan ke katup pipa di lokasi melalui sambungan atau adaptor.

Indeks kinerja

Suhu lingkungan kerja: -40 hingga 70℃.
Kelembaban lingkungan: 0-95%RH, tanpa kondensasi.
Tingkat perlindungan: IP68.
Tanda antiledakan: Ex ib II C T4 Gb, Sertifikat Kualifikasi：CE18.2230X.
Catu daya: Baterai litium tionil klorida ER34615 (standar yang berlaku: SJ52278/1), dua sel primer dihubungkan secara paralel. Kapasitas: 3,6V 38Ah. Konektor baterai SM-2P (kontak: Pin 1 positif, pin 2 negatif) terhubung ke instrumen. Rentang tegangan catu daya: 3,0V～3,6VDC.
Waktu kerja baterai terus menerus: ≥1 tahun (frekuensi pengumpulan suhu: 1 kali/menit. Frekuensi komunikasi: 1 kali/jam).
Metode penggantian baterai: buka penutup belakang dan segera pasang kembali melalui antarmuka standar SM-2P.
Stabilitas jangka panjang: penyimpangan, ±0,1%FS/ tahun.
Kinerja pengukuran: rentang: 0～150℃、0～300℃、-50～500℃, akurasi: 0,5％FS, (Dapat disesuaikan menurut kebutuhan aktual), mematuhi standar teknis relevan GB/T 28473.2 dan JJF1183.
Sensor suhu: kemasan resistansi platinum PT100, kapasitas kelebihan beban suhu 150%FS.
Antarmuka koneksi proses: Ulir koneksi proses tipe probe M20X1.5, sensor pemasangan permukaan dipasang menggunakan klem (Ukuran klem dapat disesuaikan), bahan klem terbuat dari baja tahan karat 304, panjang lebih dari 1 meter dan dihubungkan dengan selang logam.
Metode komunikasi: NB-IOT atau 4G (Kompatibel dengan 3G/2G).
Protokol komunikasi: ikuti “Protokol Komunikasi Pemancar Suhu Nirkabel Jaringan Seluler” untuk mencapai akses server DMZ di ladang minyak.
Fungsi debugging dan pengaturan online: Dengan instalasi online tanpa perlu uninstall, panel instrumen sensor dapat di-debug dan diatur melalui antarmuka miniUSB komputer. Isi data yang disertakan:
Parameter kerja komunikasi jarak jauh: Alamat IP server dan nomor port.
Mengukur parameter kerja: mengaktifkan alarm, nilai batas, penundaan, zona mati, jangkauan maksimum, jangkauan minimum, jumlah tempat desimal, frekuensi unggah, frekuensi akuisisi, dan mengubah alarm.
Setelah instrumen dimatikan, atur penyimpanan data.
Peningkatan daring: Dapat diinstal tanpa perlu mencopot pemasangan, dan dapat dioperasikan oleh komputer melalui port serial yang dikonfigurasi.
Layar LCD: Area tampilan LCD: P × L = 45 × 35 mm, warna dasar: hijau. Konten yang ditampilkan meliputi nilai pengukuran waktu nyata, satuan suhu, rentang instrumen, daya baterai, voltase, dan kekuatan sinyal. Titik desimal dari nilai pengukuran waktu nyata dapat diatur, 2 tempat desimal dicadangkan secara default.
Rumah instrumen: bahan paduan aluminium, cincin penyegel (paking) rumah terbuat dari karet silikon, oleskan Vaseline ke ulir penutup depan dan belakang, diameter dial adalah 60mm dan kode warna tampilan adalah RAL5007.
Ukuran garis besar: P × L × T = 150 × 130 × 235mm (MAKS) (Panjang probe tidak termasuk)
Interval pengambilan sampel: 1～60 menit.
Interval pengiriman: 5～1440 menit.
