Sensor gaya tarik SM46E mengadopsi struktur baja paduan, yang sederhana dan memiliki ketahanan yang kuat terhadap beban eksentrik. Tahan air, akurasi pengukuran tinggi, kinerja stabil dan andal, serta mudah dipasang. Alat ini banyak digunakan dalam sistem pengukuran gaya dan penimbangan berbagai silo semen, timbangan sabuk, timbangan hopper, mortar kering, tangki minyak, dan berbagai perangkat teknik, dll.
Unduh
Keterangan
Sensor gaya tarik SM46E mengadopsi struktur baja paduan, yang sederhana dan memiliki ketahanan yang kuat terhadap beban eksentrik. Tahan air, akurasi pengukuran tinggi, kinerja stabil dan andal, serta mudah dipasang. Alat ini banyak digunakan dalam sistem pengukuran gaya dan penimbangan berbagai silo semen, timbangan sabuk, timbangan hopper, mortar kering, tangki minyak, dan berbagai perangkat teknik, dll.
Karakteristik
- Struktur sederhana.
- Ketahanan yang kuat terhadap beban eksentrik.
- Akurasi pengukuran tinggi.
- Kinerja yang stabil.

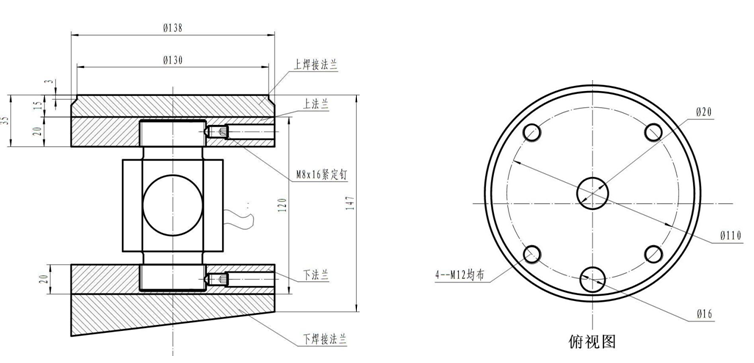

Ukuran(Dalam mm. 1 mm = 0,03937 inci)

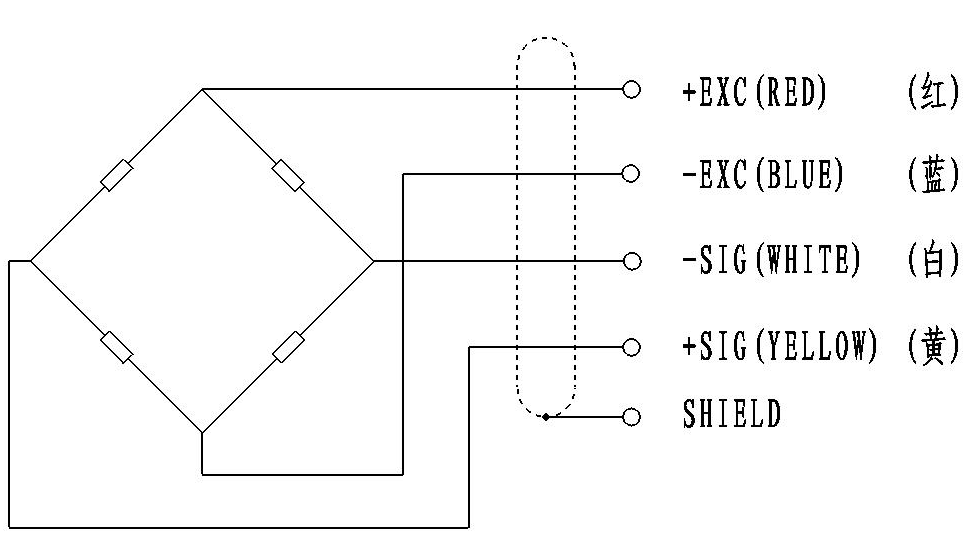

Diagram Sirkuit：
Merah: ＋masukan
Biru：-masukan
Putih： + keluaran
Kuning： -keluaran
Spesifikasi:
| Jenis | Parameter teknis |
| Kisaran beban nominal | 5～30t |
| Catu daya | Tegangan 10~12 Volt |
| Menggambar arus | <100mA |
| Saldo nol | 1.0±% dari keluaran terukur |
| Keluaran analog | 2,0±0,015mV/V |
| Resistansi masukan (Rlc) | 380±10Ω (ohm) |
| Resistansi keluaran (Ro) | 350±5Ω (ohm) |
| Resistansi isolasi | ≥5000 MΩ (Mega-Ohm) |
| Presisi kelas | 0.3%FS |
| Pengaruh suhu | 0,3%FS/10℃ |
| Suhu operasi | -40～+85℃ |
| Batas Beban Aman | 200% FS |
| Margin keamanan terhadap imbal hasil | 300% FS |
| Margin keamanan terhadap kerusakan | 500% FS |
| Bahan bahan | Baja paduan kinerja tinggi atau (rasio kromium>15% baja tahan karat) |
| Jenis perlindungan | Tingkat IP67/IP68 |
