The SM18XQ-M single beam load cells introduce proprietary technology and processes from the United States to ensure the measurement accuracy and dynamic performance of each finished product and has been used in many military industrial units. Ia memiliki profil rendah, kapasitas kelebihan beban yang kuat, distribusi tegangan yang seragam, dan ketahanan yang baik terhadap gaya lateral dan pengaruh kecil dari perubahan posisi pemuatan. Berlaku untuk berbagai timbangan forklift, timbangan platform profil rendah, timbangan bucket, timbangan silo, dan instrumen primer konversi gaya-listrik lainnya.
Unduh
Keterangan
The SM18XQ-M single beam load cells introduce proprietary technology and processes from the United States to ensure the measurement accuracy and dynamic performance of each finished product and has been used in many military industrial units. Ia memiliki profil rendah, kapasitas kelebihan beban yang kuat, distribusi tegangan yang seragam, dan ketahanan yang baik terhadap gaya lateral dan pengaruh kecil dari perubahan posisi pemuatan. Berlaku untuk berbagai timbangan forklift, timbangan platform profil rendah, timbangan bucket, timbangan silo, dan instrumen primer konversi gaya-listrik lainnya.
Karakteristik
- Sensitivitas tinggi, keandalan dan stabilitas.
- Mengadopsi struktur kepala tekanan aktif, yang memiliki ketahanan yang baik terhadap gaya lateral dan gaya benturan.
- Ukurannya kecil, strukturnya sederhana, dan mudah dipasang serta dirawat.
- Tindakan penyegelan anti debu, anti lembap, dan anti korosi serta dapat bekerja secara normal dalam kondisi lingkungan yang relatif keras.

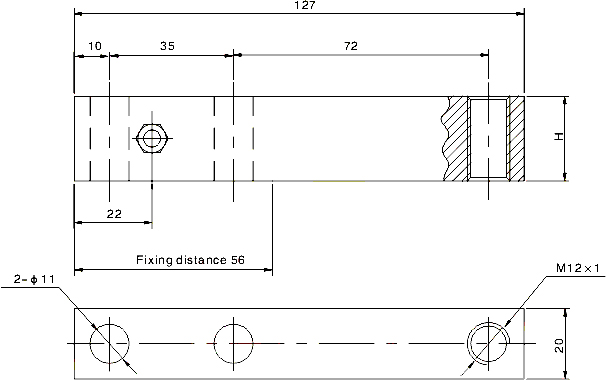

Dimensi (Dalam mm. 1 mm = 0,03937 inci)
Diagram Sirkuit：
Merah: ＋masukan
Biru：-masukan
Putih： + keluaran
Kuning： -keluaran
Spesifikasi:
| Jenis | Parameter teknis |
| Kisaran beban nominal | 100～1000kg |
| Catu daya | Tegangan 10~12 Volt |
| Saldo nol | 1.0±% dari keluaran terukur |
| Keluaran analog | 2,0±0,001mV/V |
| Resistansi masukan (Rlc) | 400±20Ω (ohm) |
| Resistansi keluaran (Ro) | 350±5Ω (ohm) |
| Resistansi isolasi | ≥5000 MΩ (Mega-Ohm) |
| Presisi kelas | 0,02%FS |
| Pengaruh suhu | 0,02%FS/10℃ |
| Suhu operasi | -40～+85℃ |
| Batas Beban Aman | 200% FS |
| Margin keamanan terhadap imbal hasil | 300% FS |
| Margin keamanan terhadap kerusakan | 500% FS |
| Bahan bahan | Baja paduan kinerja tinggi atau (rasio kromium>15% baja tahan karat) |
| Jenis perlindungan | Tingkat IP67/IP68 |
