As células de carga de feixe único SM18X adotam uma estrutura de cisalhamento puro. Elas adotam tecnologia e processo patenteados, importados dos Estados Unidos.Fabricado com materiais de alta qualidade e processado com precisão para garantir a precisão da medição e o desempenho dinâmico de cada um. Possui perfil baixo, alta capacidade de sobrecarga, distribuição uniforme de tensões, resistência a forças laterais e influência mínima de mudanças na posição de carga. É um componente importante na fabricação de instrumentos de pesagem de mesa, como balanças de piso, balanças de caminhões e balanças ferroviárias. Atualmente, é amplamente utilizado em vários sistemas de medição de força e pesagem, como balanças ferroviárias eletrônicas dinâmicas, balanças eletrônicas para caminhões com ou sem poço raso, balanças de tremonha, balanças de ponte rolante e balanças eletrônicas de piso.
download
Descrição
As células de carga de feixe único SM18X adotam uma estrutura de cisalhamento puro. Elas adotam tecnologia e processo patenteados, importados dos Estados Unidos.Fabricado com materiais de alta qualidade e processado com precisão para garantir a precisão da medição e o desempenho dinâmico de cada um. Possui perfil baixo, alta capacidade de sobrecarga, distribuição uniforme de tensões, resistência a forças laterais e influência mínima de mudanças na posição de carga. É um componente importante na fabricação de instrumentos de pesagem de mesa, como balanças de piso, balanças de caminhões e balanças ferroviárias. Atualmente, é amplamente utilizado em vários sistemas de medição de força e pesagem, como balanças ferroviárias eletrônicas dinâmicas, balanças eletrônicas para caminhões com ou sem poço raso, balanças de tremonha, balanças de ponte rolante e balanças eletrônicas de piso.
Características
- Alta precisão abrangente e estabilidade de longo prazo.
- Resistência à carga excêntrica, flexão e impacto.
- Pequeno em tamanho, estrutura simples e conveniente para instalação e manutenção.
- Medidas de vedação à prova de poeira e umidade e podem operar em condições ambientais adversas.

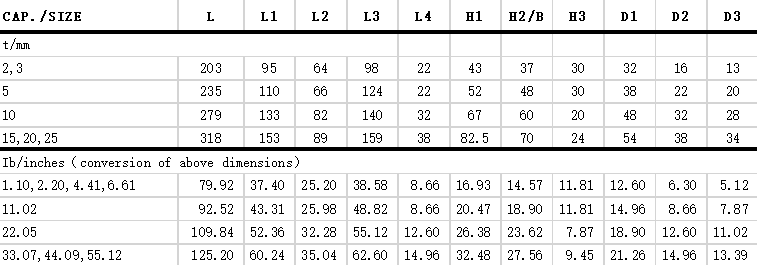

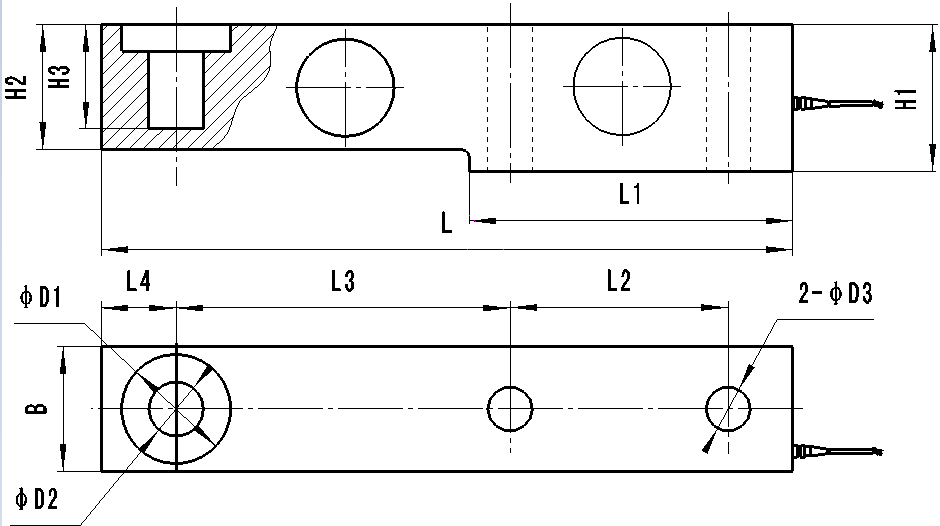

Dimensões (em mm. 1 mm = 0,03937 polegadas)
Diagrama de circuito:
Vermelho: ＋entrada
Azul: -entrada
Branco: +saída
Amarelo: -saída
Especificação:
| Tipo | Parâmetros técnicos |
| Faixa de carga nominal | 0,5 a 25t |
| Fonte de energia | 10~12 VCC |
| Saldo zero | 1,0±% de saída nominal |
| Saída analógica | 2,0±0,001mV/V |
| Resistência de entrada (Rlc) | 400±20Ω (ohms) |
| Resistência de saída (Ro) | 350±5Ω (ohms) |
| Resistência de isolamento | ≥5000 MΩ (Mege-Ohms) |
| Precisão de classe | 0,02%FS |
| Efeito da temperatura | 0,02%FS/10℃ |
| Temperatura de operação | -40～+85℃ |
| Limite de carga segura | 200% FS |
| Margem de segurança contra rendimento | 300% FS |
| Margem de segurança contra quebra | 500% FS |
| Material material | Aço de liga de alto desempenho ou (razão de cromo> aço inoxidável 15%) |
| Tipo de proteção | IP67/IP68 |
