Датчик силы натяжения SM46F

 Описание

The SM46F pull force sensors are specifically designed for measuring various large-range static or dynamic tensile forces. Especially when the harsh on-site working environment has high requirements for durability and technical reliability, the SM46F pull force sensor is the best choice. It can be designed according to general standards and non-standard customized designs to meet the needs of various application scenarios. For example:  hook scales, lifting overload protection equipment, etc.

Если оборудование предъявляет особые требования к форме или интерфейсу датчика силы натяжения, наша компания может специально спроектировать и настроить его в соответствии с требованиями.The SM46F pull force sensors are all equipped with standard current interfaces, CAN bus interfaces or wireless sensor network interfaces.

Характеристики

• Диапазон измерения силы растяжения можно выбрать от 1т до 25т.
• Высокая надежность.
• Несколько схем вывода измерительного сигнала: аналоговый стандартный сигнал, цифровая шина, беспроводная сенсорная сеть.
• Accuracy grade 0.3
• В качестве материала измерительного корпуса используется высококачественная легированная сталь или нержавеющая сталь.
• Измерьте безопасный диапазон перегрузки кузова на уровне 200% F·S.
• Промышленная конструкция, класс защиты IP67.
• Диапазон рабочих температур: от -40℃ до 85℃.
• Защита от электростатического разряда ESD, подавление переходных процессов EFT, защита от перенапряжения SPD.
• Защита от обратной полярности питания и сигналов, внешний стальной защитный кожух разъема.

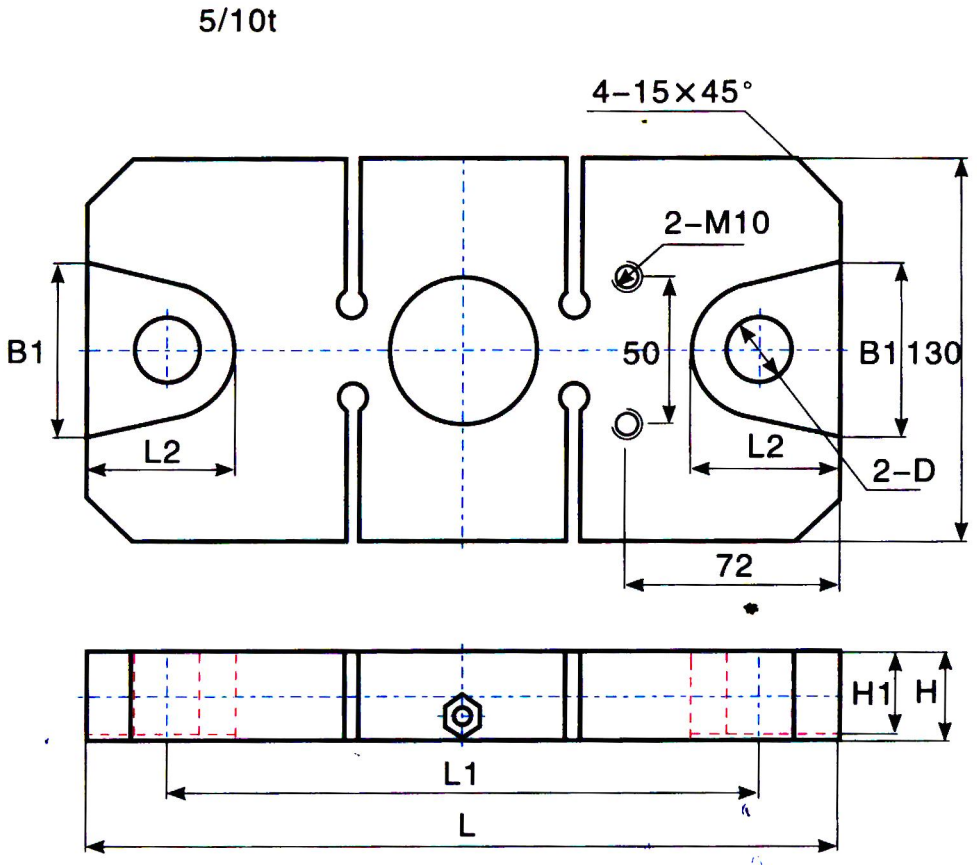

Размеры(В мм. 1 мм=0,03937 дюйма)

Принципиальная схема：

Красный: ＋вход

Синий： -вход

Белый： +выход

Желтый： -выход

Спецификация：
